Mittelspannungs-Spannungswandler – EEGS20
Artikel-Nr.: EEGS10-10 10 kVStromwandler: 10.000V/√3 // 100V/√3 / 100V/√3 / 100V/3

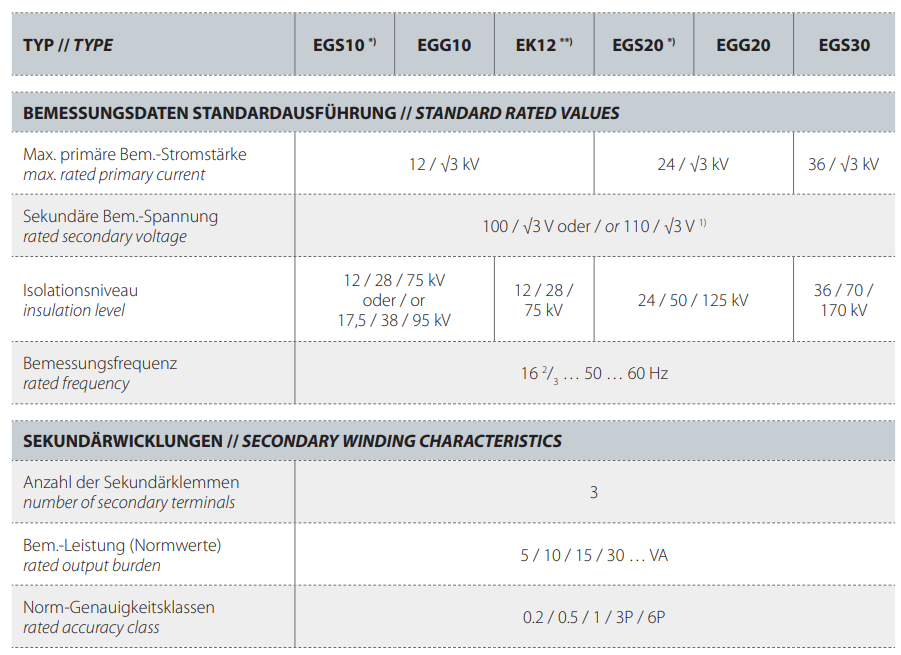

Allgemeine technische Daten:
- Bem.-Spannungsfaktor: 1,9 x Un / 8h
- Isolationspegel: 12 / 28 / 75 k
- Nenn-Frequenz: 50 Hz
Abbildung indikativ
- Übersetzung: 10.000V/√3 // 100V/√3 / 100V/√3 / 100V/3
- Wicklung 1: 15VA, Kl.0,2 (1a-1n), inkl. Konformitätsbewertung gem. Eichgesetz
(zur Verrechnung zugelassen, ehemals „geeicht“) - Wicklung 2: 15VA, Kl.0,2-3P (2a-2n=
- Wicklung 3: 100VA, Kl.3P (da-dn)
Vergleichbar zu anderen Varianten wie:
VES 12|17,5|24 Spannungswandler, GSE 12/0 3,6|7,2|12 Spannungswandler, VEN 12|17,5|24|36|52|72,5 Spannungswandler, VZS 12|17,5|24 Spannungswandler, GSZ 12/0 3,6|7,2|12 Spannungswandler, VZN 12|17,5|24|36 Spannungswandler

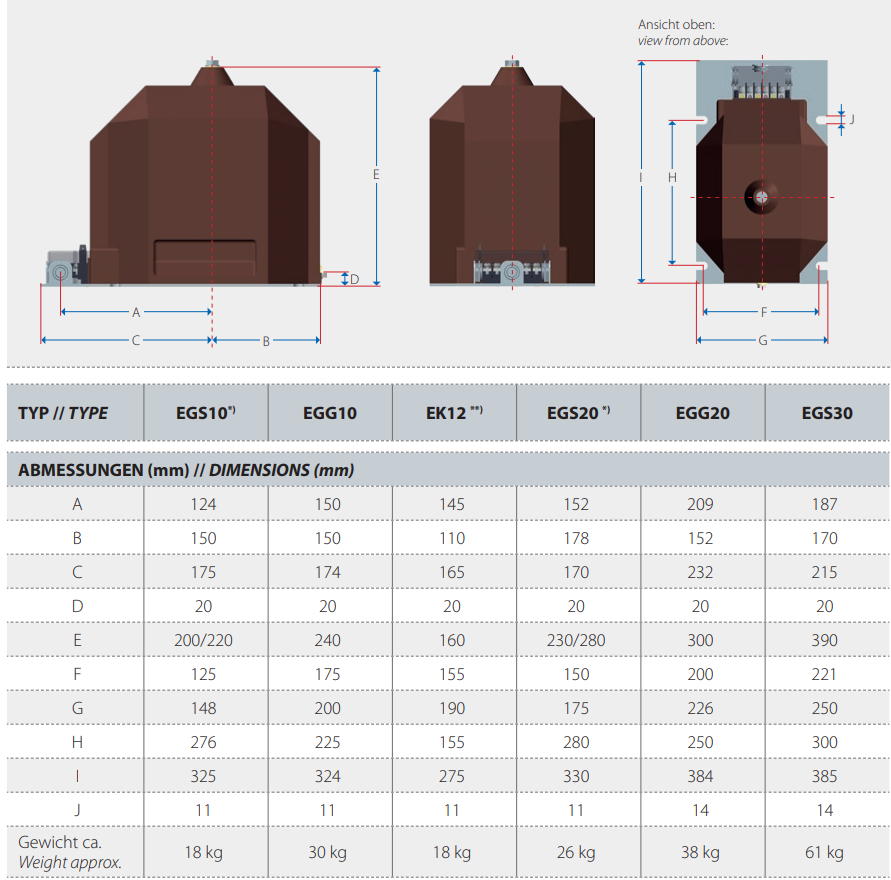

Schmale Bauform gem. DIN 42600, Teil 9, Details siehe Zeichnung „UW655-H“
- Baubreite: 175 mm
- Bauhöhe: 280 mm
- Baulänge: 330 mm
