Mittelspannungs-Stromwandler – ESGS20/1 (2×100 // 5/5/1 A)

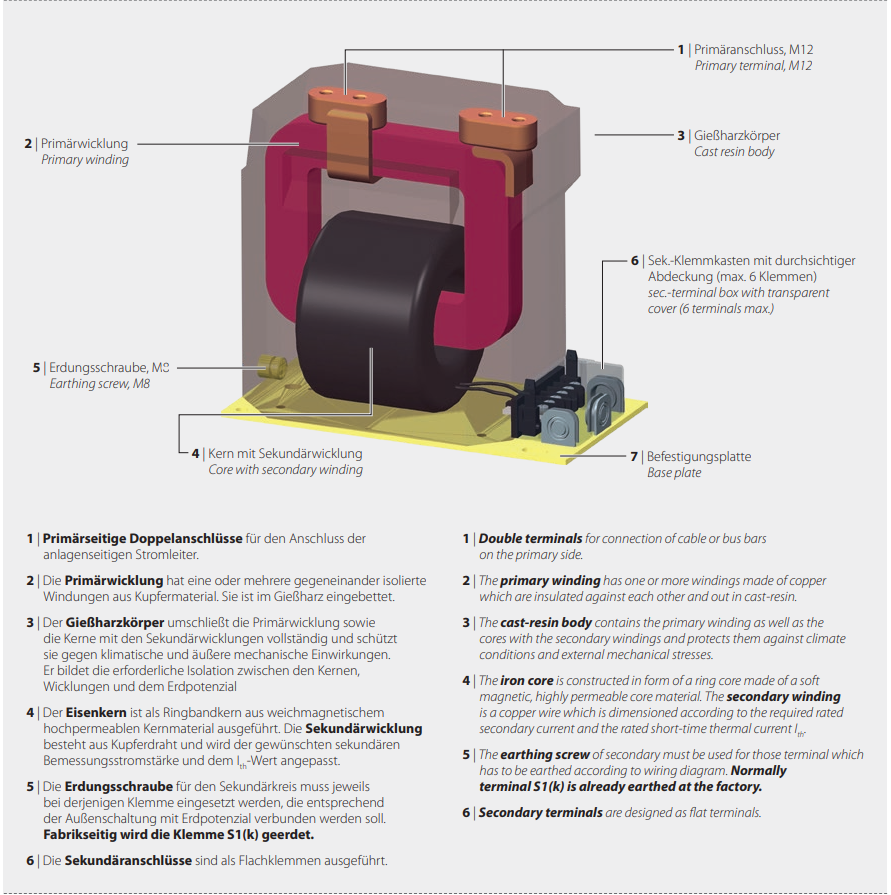

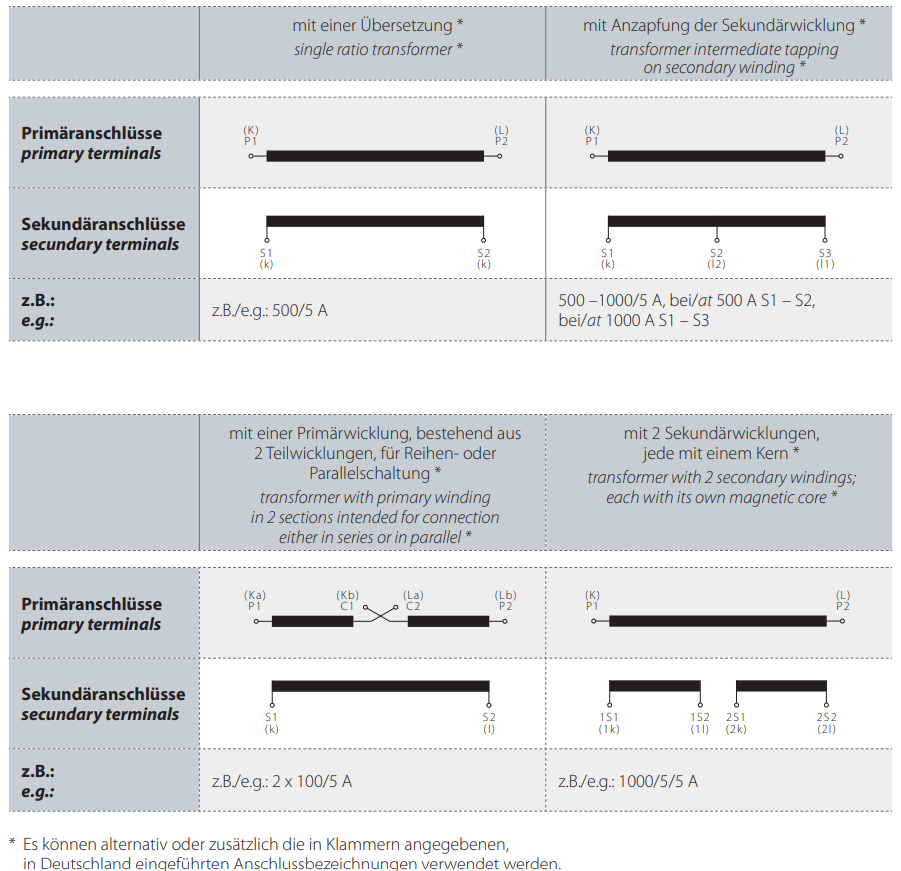

Artikel-Nr.: ESGS20/1 (2×100 // 5/5/1 A)Stromwandler: 2×100 // 5/5/1 A (primärseitig umschaltbar von 100A auf 200A)
Allgemeine technische Daten:
- Therm. Nenndauerstrom Icth: 1,2 x Ipr
- Therm. Nennkurzzeitstrom Ith: 2x20kA / 1 Sek.
- Therm. Bem.-Stoßstrom Idyn: 2,5 x Ith
- Isolationspegel: 24 / 50 / 125 kV
- Nenn-Frequenz: 50 Hz
Abbildung indikativ
- Übersetzung: 2×100 // 5/5/1 A (primärseitig umschaltbar von 100A auf 200A)
- Kern 1: 10VA, Kl.0,2S FS5, inkl. Konformitätsbewertung gem. Eichgesetz(zur Verrechnung zugelassen, ehemals „geeicht“)
- Kern 2: 5VA, Kl.0,2 FS5
- Kern 3: 5VA, Kl.5P20
Vergleichbar zu anderen Wandlertypen wie: ASS 12 | 17,5 | 24 | 36 Stützerstromwandler, GSW 12/0 3,6 | 7,2 | 12 Stützerstromwandler, ASN 12 | 17,5 | 24 | 36 Stützerstromwandler

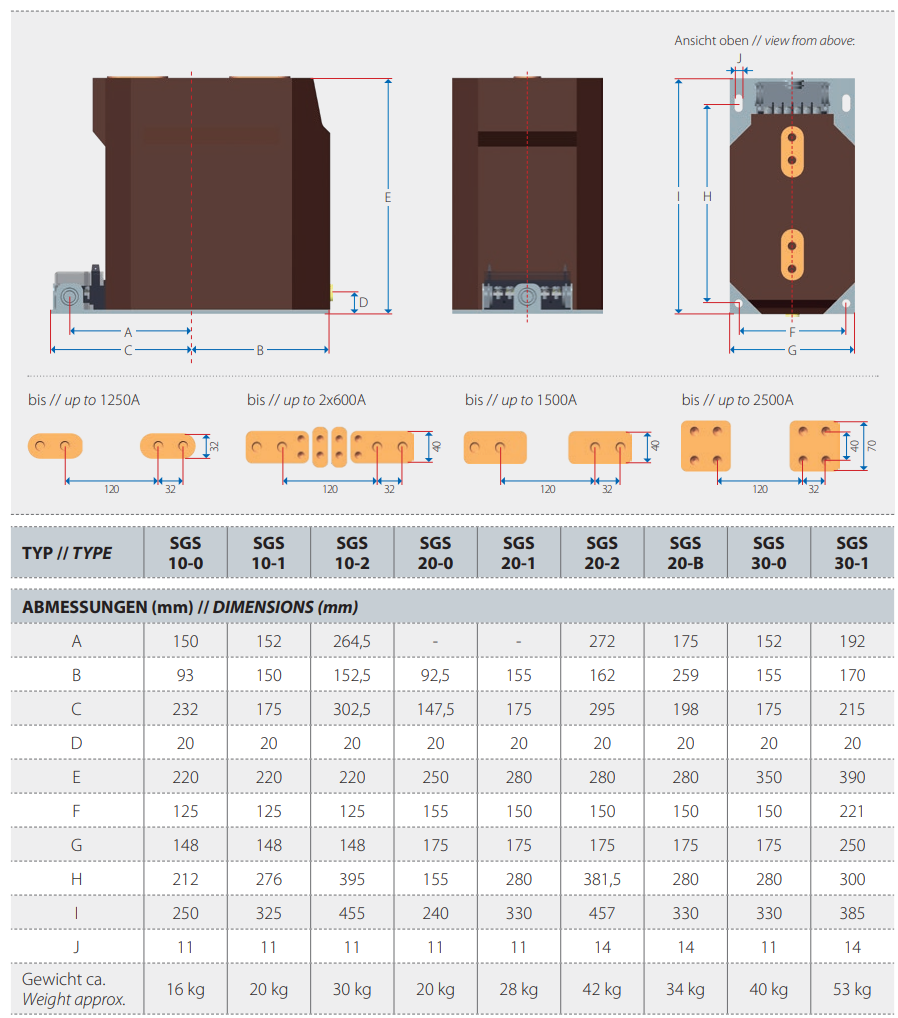

Schmale Bauform gem. DIN 42600, Teil 8, Details siehe Zeichnung „JW65-10“
- Baubreite: 178 mm
- Bauhöhe: 280 mm
- Baulänge: 355 mm
